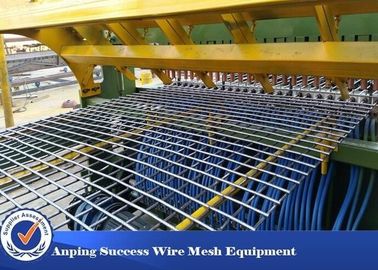

Automat do zgrzewania siatki drucianej służy głównie do spawania siatki ogrodzeniowej i stropowej.
Procesy operacyjne: osnowy i wątki wymagane przez sprzęt są wstępnie ścinane przez automatyczną maszynę do prostowania, osnowy są umieszczane na odpowiadającym rowku osnowy, a wątki są umieszczane w odpowiadającym rowku na wątek, a przesuwny podajnik jest sterowany dla automatycznego wygaszanie i spawanie odpowiednio przez silnik krokowy; silnik krokowy steruje procesem przeciągania siatki, aby zapewnić dokładne i jednorodne siatki.
Zarówno rozmiar siatki, jak i parametry spawania są ustalane przez bezpośrednie wprowadzanie na panelu operacyjnym, który jest prosty i dokładny w działaniu.
Średnica drutu | 3-6 mm | Napięcie znamionowe | 380V |
Otwór spawalniczy | 50 * 50-300 * 300 mm | Moc znamionowa | 750kva |
Szerokość zgrzewania | 2500 mm | Wymiary | 6x3.2x1,8m |
Osnowa ilości | 48 | Ciężar maszyny | 4,2 tony |
Szybkość spawania | 60 razy / min | długość oczek spawalniczych | 6-12m |
Proces pracy
1. Karmienie: Drut poprzeczny i drut liniowy są wstępnie wycinanymi drutami. Druty poprzeczne są ręcznie doprowadzane do formy, a następnie automatycznie spada drut, podczas gdy druty są automatycznie podawane przez serwomotor.
2. Spawanie: główna maszyna rozpoczyna spawanie i przyjmuje technologię sterowania synchronicznego, zarówno czas kontroli spawania odgałęzionego, jak i czas spawania są kontrolowane przez cyfrowy system programowania PLC, a wielkość porów można regulować tylko przez bezpośrednie wprowadzenie na panelu sterowania z ekranem dotykowym ; Moc spawania jest pneumatyczna, a ciśnienie spawania można łatwo i intuicyjnie regulować.
3. Wykończenie spawania: Serwo silnika steruje procesem automatycznego przeciągania oczek, aż cała siatka zostanie zgrzana, a system automatycznego łączenia oczek i rozładowania zostanie uruchomiony; rozpoczyna się spawanie następnej siatki.
Maszyna została wprowadzona

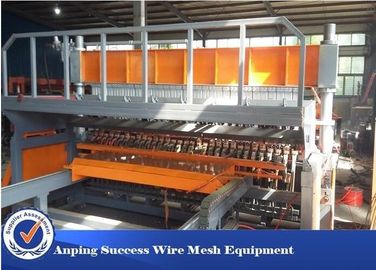

Zgrzewarka pneumatyczna ze stalową siatką stosowana do produkcji wstępnie prostowanej i ciętej, prostej i kompaktowej linii do produkcji spawania do masowej produkcji małych i średnich siatek stalowych, może być spawana, oraz innych spawanych siatek ogrodzeniowych. Indywidualna wielostopniowa zasada zgrzewania elektrycznego, pręty pionowe, pręty poziome zgodnie z ustalonymi wymaganiami, spawane w litej siatce. Odpowiednia może być stalowa prążkowana ze stali walcowanej na zimno, walcowane na gorąco lub zimnowalcowane gładkie pręty stalowe.
Akcesoria
1. zbiornik powietrza
2. sprężarka powietrza
3. maszyna do prostowania i cięcia drutu
4. szpulka
parametry techniczne
Model: | JG-05 | Szerokość netto: | 2500 mm |
---|---|---|---|
Prędkość robocza: | 60 | Moc znamionowa: | 2000KVA |
Rozmiar hosta: | 4 * 3,4 * 2,6 m | Waga: | 8t |
Średnica drutu | 5 mm-12 mm | Karmienie warp | Wstępne cięcie |
Odległość Weft | Min. 50 mm | Karmienie wątkiem | Wstępne cięcie |
Odległość osnowy | 100 mm-300 mm | Zasilacz | AC380V-440V |
Osnowa ilości | 26 | Szerokość zgrzewania | 2500 mm |
Długość siatki | 12m | Szybkość spawania | 45 razy / min |
Wymiary | 10 * 3,4 * 1,8 (m) | Zdolność spawania | 12 mm + 12 mm |
Maszyna wprowadzona

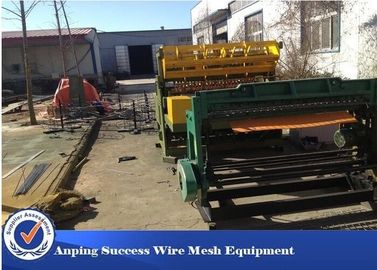

Maszyna przyjmuje technikę sterowania synchronicznego, oba czasy spawania i oddzielne spawanie to cyfrowy system programowania PLC, z których panel wejściowy dla ekranu dotykowego, operacja jest bardziej inteligentna, racjonalizacja i ma charakterystykę kompresji, sub-sub-spawania. Największą zaletą maszyny jest: rozmiar między wątkiem a dziurkiem otworu może pojawić się w tym samym medium.
Zastosowania mechaniczne
Ogrodzenie płotowe (drogowe, kolejowe), z podłogą wyłożoną siatką.
Parametr urządzenia
Średnica drutu spawalniczego | 3 mm-6 mm | Napięcie znamionowe | 380V |
Otwór spawalniczy | 50 * 50-300 * 300 mm | Napięcie znamionowe | 750KVA |
Szerokość zgrzewania | 2500 mm | Wymiary | 6 * 3,2 * 1,8 m |
Liczba osnowy | 48 | Ciężar maszyny | 4,2 tony |
Szybkość spawania (rytmy / min) | 60 |
Tryb karmienia
Wątki są odcinane w trybie prostowania, osnowy są drutami cewki.
Mechanizm wygaszania wątku pobiera materiały z leja samowyładowczego i jest jednolity i dokładny przy wykrawaniu, siatki nie wymagają spawania w trybie przycinania ze względu na czyste krawędzie (spawanie całkowicie automatyczne); stosuje się elektroniczną technologię sterowania synchronicznego, zarówno spawanie jak i spawanie z odgałęzieniem sterowania są tworzone przez cyfrowy układ scalony, dokładność regulacji jest wysoka, sporty spawalnicze są twarde i nie można tworzyć śladów wypalenia.
Siatki są rysowane za pomocą sprężystego pręta i urządzenia do pozycjonowania siatki, dzięki czemu kratki są łatwe do regulacji i mają wysoką dokładność wymiarową, a otwory spawanych oczek można regulować losowo w pewnym zakresie.
Podanie
siatki uprawne i siatki drobiowe
Średnica drutu | 1,8-3,2 mm | Napięcie znamionowe | 380V-420V (dostosowane) |
Otwór spawalniczy | 25 * 25-200 * 200 mm | Moc znamionowa | Dostosowane |
Szerokość zgrzewania | 1200 mm | Wymiary | 1,8x2,5x1,8m |
Osnowa ilości | 25 | Ciężar maszyny | 3,2 tony |
Szybkość spawania | 80 razy / min | Długość spawania | Dostosowane |
Powyższe parametry można dostosować do wymagań klienta.
Akcesoria
1. maszyna do prostowania i cięcia drutu
2. szpulka
Dane techniczne
Automat spawalniczy JG
1. szerokość: 1200 mm-3000 mm
2. średnica drutu: 1,4 mm-2,5 mm
3. oczka: 50 * 50-200 * 200 mm
Automat spawalniczy JG

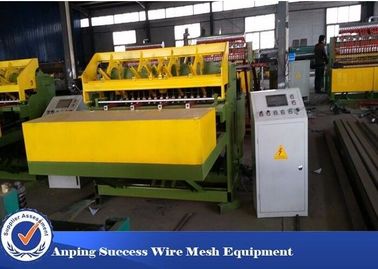

Specyfika: Wsparcie w formie pudełka, wysoka stabilność, niższy poziom hałasu, E-Machine w jednym, prostowanie i wysyłanie drutu automatycznie. Używany do spawanej siatki drucianej 1,4-2,5 mm
Średnica drutu spawalniczego | 1,4-2,5 mm | Napięcie znamionowe | 380V, 420V (konfigurowalne) |
Otwór spawalniczy | 50X50-200X200MM | Moc znamionowa | Dostosowane |
Szerokość zgrzewania | 1200 mm | Wymiary | 1,8x2,5x1,8m |
Osnowa ilości | 25 | Ciężar maszyny | 3,2 tony |
Szybkość spawania | 80 razy / min |
