Opisać
To urządzenie przyjmuje technikę elektrycznego sterowania synchronicznego, zarówno czas zgrzewania, jak i oddzielne spawanie to cyfrowe układy scalone, wysoka precyzja sterowania, stabilna praca, solidne połączenia, brak śladów wypalenia. Mechanizm zatrzymywania silnika, kontrola stopniowego zatrzymywania silnika, automatyczne zrzuty z zasobnika, wykrawanie nawet dokładne, siatkowa krawędź, brak krawędzi tnącej. Sieć z wykorzystaniem nieelastycznego pręta i urządzenia do pozycjonowania siatki, łatwe do wykonania siatkowe, precyzyjne przycinanie, bardzo precyzyjny rozmiar siatki, otwór do spawania można regulować w określonym z góry zakresie.
Wykorzystanie samolotu
1. siatka konstrukcyjna (sieć płytkowa z estazolamem, sieć geotermalna, sieć przedsiewna, pomieszczenie z kwiatami z siecią).
2. z hodowlą netto (klatki, klatka dla królików, klatka z lisów) i tym podobne.
średnica drutu spawalniczego | 2,5-4.0 mm | napięcie znamionowe | 380v |
otwór do spawania | 50 * 50-200 * 200 mm | moc znamionowa | zwyczaj |
wyrównywanie odstępów | 100-300 mm | wymiary całkowite | 1,8 * 2,5 * 1,8 m |
szerokość spawania | 1200 mm | waga | 3.2T |
prędkość spawania | 60 godz./min | ||
liczba połączeń lutowanych | zwyczaj |
Proces pracy
1. Karmienie: Drut poprzeczny i drut liniowy są wstępnie wycinanymi drutami. Druty poprzeczne są ręcznie doprowadzane do formy, a następnie automatycznie spada drut, podczas gdy druty są automatycznie podawane przez serwomotor.
2. Spawanie: główna maszyna rozpoczyna spawanie i przyjmuje technologię sterowania synchronicznego, zarówno czas kontroli spawania odgałęzionego, jak i czas spawania są kontrolowane przez cyfrowy system programowania PLC, a wielkość porów można regulować tylko przez bezpośrednie wprowadzenie na panelu sterowania z ekranem dotykowym ; Moc spawania jest pneumatyczna, a ciśnienie spawania można łatwo i intuicyjnie regulować.
3. Wykończenie spawania: Serwo silnika steruje procesem automatycznego przeciągania oczek, aż cała siatka zostanie zgrzana, a system automatycznego łączenia oczek i rozładowania zostanie uruchomiony; rozpoczyna się spawanie następnej siatki.
Maszyna została wprowadzona
Zgrzewarka pneumatyczna ze stalową siatką stosowana do produkcji wstępnie prostowanej i ciętej, prostej i kompaktowej linii do produkcji spawania do masowej produkcji małych i średnich siatek stalowych, może być spawana, oraz innych spawanych siatek ogrodzeniowych. Indywidualna wielostopniowa zasada zgrzewania elektrycznego, pręty pionowe, pręty poziome zgodnie z ustalonymi wymaganiami, spawane w litej siatce. Odpowiednia może być stalowa prążkowana ze stali walcowanej na zimno, walcowane na gorąco lub zimnowalcowane gładkie pręty stalowe.
Akcesoria
1. zbiornik powietrza
2. sprężarka powietrza
3. maszyna do prostowania i cięcia drutu
4. szpulka
parametry techniczne
Model: | JG-05 | Szerokość netto: | 2500 mm |
---|---|---|---|
Prędkość robocza: | 60 | Moc znamionowa: | 2000KVA |
Rozmiar hosta: | 4 * 3,4 * 2,6 m | Waga: | 8t |
Średnica drutu | 5 mm-12 mm | Karmienie warp | Wstępne cięcie |
Odległość Weft | Min. 50 mm | Karmienie wątkiem | Wstępne cięcie |
Odległość osnowy | 100 mm-300 mm | Zasilacz | AC380V-440V |
Osnowa ilości | 26 | Szerokość zgrzewania | 2500 mm |
Długość siatki | 12m | Szybkość spawania | 45 razy / min |
Wymiary | 10 * 3,4 * 1,8 (m) | Zdolność spawania | 12 mm + 12 mm |
Maszyna wprowadzona

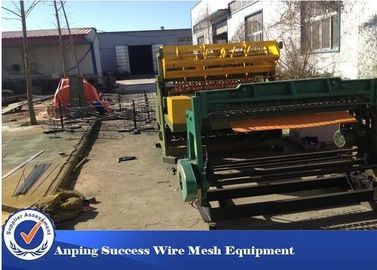

Maszyna przyjmuje technikę sterowania synchronicznego, oba czasy spawania i oddzielne spawanie to cyfrowy system programowania PLC, z których panel wejściowy dla ekranu dotykowego, operacja jest bardziej inteligentna, racjonalizacja i ma charakterystykę kompresji, sub-sub-spawania. Największą zaletą maszyny jest: rozmiar między wątkiem a dziurkiem otworu może pojawić się w tym samym medium.
Zastosowania mechaniczne
Ogrodzenie płotowe (drogowe, kolejowe), z podłogą wyłożoną siatką.
Parametr urządzenia
Średnica drutu spawalniczego | 3 mm-6 mm | Napięcie znamionowe | 380V |
Otwór spawalniczy | 50 * 50-300 * 300 mm | Napięcie znamionowe | 750KVA |
Szerokość zgrzewania | 2500 mm | Wymiary | 6 * 3,2 * 1,8 m |
Liczba osnowy | 48 | Ciężar maszyny | 4,2 tony |
Szybkość spawania (rytmy / min) | 60 |

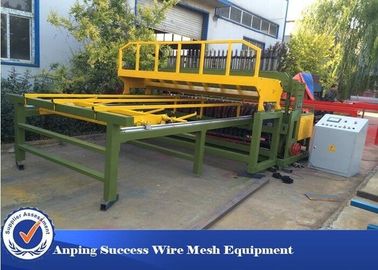

Linia do produkcji mechanicznych siatek zbrojeniowych jest wykorzystywana głównie do produkcji siatek wzmacniających konstrukcję.
Tryb podawania: osnowy i wątki wymagane przez sprzęt są wstępnie ścinane przez automatyczną maszynę do prostowania, osnowy są umieszczane na odpowiedniej formie penetrującej drut przez pracowników, a wątki są umieszczane w specjalnym rowku akomodacyjnym i są sterowane w celu automatycznego wygaszania przez serwomotor.
Spawanie: główna maszyna rozpoczyna spawanie: urządzenie przyjmuje technologię sterowania synchronicznego, zarówno czas spawania sterowania odgałęzieniem, jak i czas spawania są kontrolowane przez cyfrowy system programowania PLC, a wielkość porów można regulować tylko przez bezpośrednie wprowadzanie na panelu sterowania z ekranem dotykowym ; proces spawania jest zakończony na podstawie nacisku sprężyny.
Wykończenie spawania: Serwo silnika steruje procesem automatycznego przeciągania siatki, dopóki cała siatka nie zostanie zgrzana, a automatyczny system łączenia i rozładowywania oczek jest uruchamiany; rozpoczyna się spawanie następnej siatki.
Średnica drutu | 5 mm-12 mm | Karmienie warp | Wstępne ścinanie |
Odległość Weft | Min. 50 mm | Karmienie wątkiem | Wstępne ścinanie |
Odległość osnowy | 100 mm-300 mm | Zasilacz | AC380V-440V |
Osnowa ilości | 26 | Szerokość zgrzewania | 2500 mm |
Długość siatki | 12m | Szybkość spawania | 45 razy / min |
Wymiary | 10 * 3,4 * 1,6 (m) | Zdolność spawania | 12 mm + 12 mm |
Powyższe parametry można dostosować do wymagań klienta.
Siatka spawana
1. YW-DHW6,3, 27,5m serii spawarki z drutu siatki, transfer typu drutu wysyłkowego wątku i nadaje się do
Siatka spawana
2. Ta maszyna wykorzystuje zwijanie hydrauliczne do zwijania. Niższy szum, z jednolitą siatką, używany do wysokiej barierki.
3. może być również używany do spawania zwykłej siatki, gdy nie jest zginany.
Szerokość (mm) | Typ 6 × 1 " | 1828-1524 |
7 × 1 " | 2133,6-1828,5 | |
2,5m × 1 "typ | 2500-1828.8 | |
Rozmiar siatki (mm) | 1 "-4" | |
Gięcie drutu | 2 " | |
Średnica drutu (mm) | 1,5-2,75 | |
Średnica gięcia | 1,5-2.6 | |
Szybkość spawania | 65-75 | |
Prędkość hydrauliczna | 55-60 | |
Ciśnienie hydrauliczne | 5-7mpa | |
Moc | 380 / 220V 50-60HZ | |
Długość rolki (mm) | 90m |
